Подушка Dynapac 358172: устройство, износ и правила подбора для дорожного катка

Опубликовано: 15.06.2026

Виброподушка — деталь незаметная, пока работает. Но когда дорожный каток начинает раскачиваться на холостом ходу, а на уплотняемой поверхности появляются волны, первым делом смотрят именно на неё. Подушка с артикулом 358172 стоит на ряде гладковальцовых катков Dynapac и отвечает за гашение вибраций от эксцентрика, передавая их на валец с заданной амплитудой. Ниже — о том, как эта деталь устроена, когда её реально нужно менять и на что обращать внимание при подборе.

Что делает виброподушка в катке

Дорожный каток уплотняет грунт или асфальт не весом, а вибрацией. Внутри вальца вращается эксцентриковый вал, создавая колебания. Если соединить этот вал с корпусом вальца жёстко, машина будет разрушать сама себя — рама, узлы подвески, подшипники получат ударную нагрузку, несовместимую с ресурсом.

Виброподушка выполняет две функции:

• Передаёт вынуждающую силу от вибратора к стенке вальца — именно она делает рабочий орган вибрирующим.
• Изолирует раму катка и остальные агрегаты от этой же вибрации.

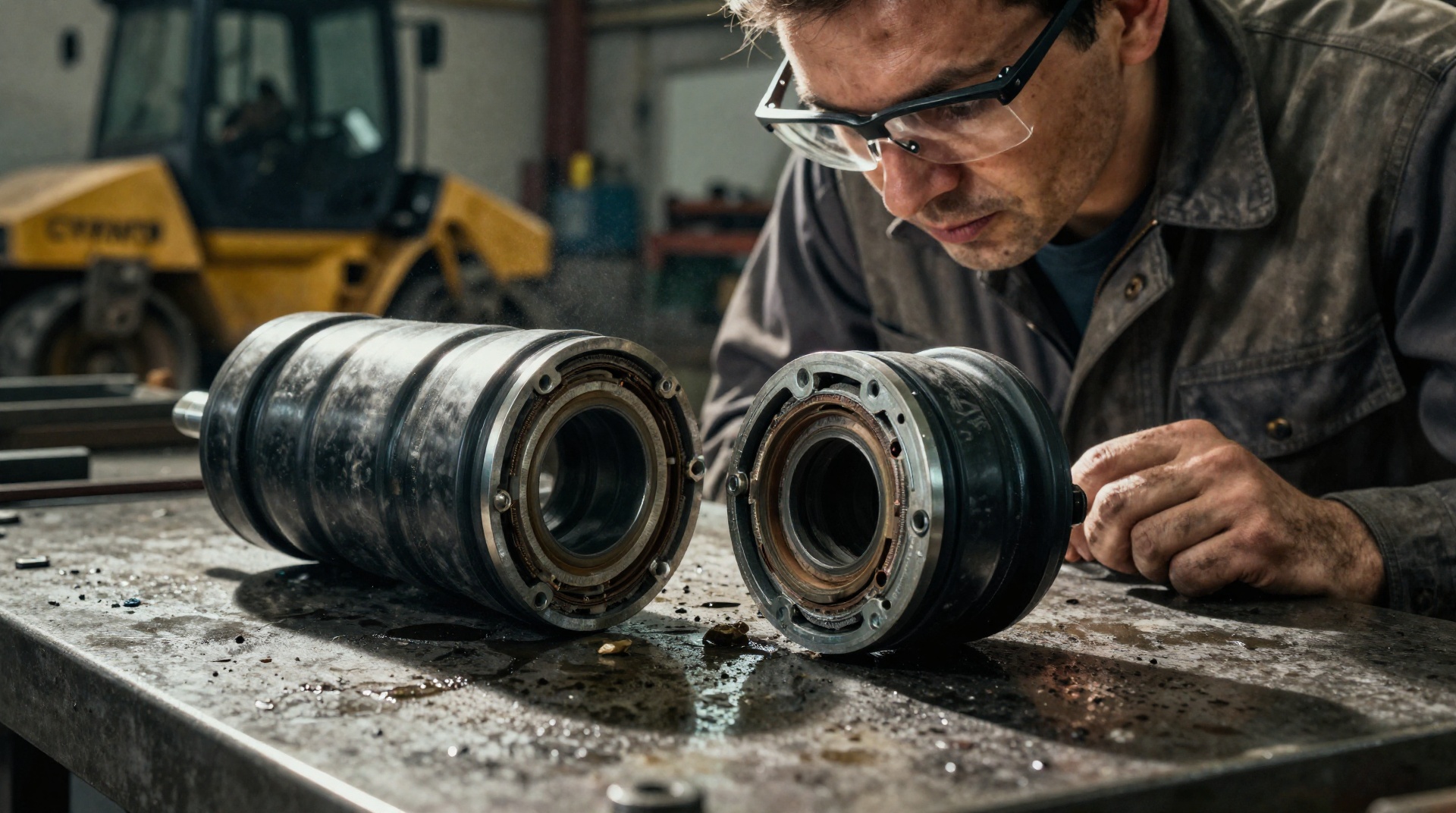

Подушка 358172 — резинометаллический виброизолятор. Внутри неё заложены слои резины, армированные металлическими пластинами. Такая слоистая структура позволяет деталям работать на сдвиг и сжатие одновременно, обеспечивая нужную жёсткость в радиальном направлении и податливость — в осевом.

Конструктивные особенности 358172

У виброподушек Dynapac есть специфика, отличающая их от многих аналогов. Резиновый массив вулканизирован непосредственно на металлические закладные детали. Никаких клёпок, болтов или прессовых посадок — резина и металл образуют монолит. Это критично, потому что именно на границе раздела сред при некачественном производстве начинаются отслоения.

Габариты подушки 358172 и расположение крепёжных отверстий жёстко привязаны к посадочным местам на виброблоке и внутренней стенке вальца. Диаметр центрального отверстия, высота в свободном состоянии, расстояние между фланцами — всё это имеет допуски, и отклонение даже на 2–3 мм не позволит установить деталь без доработки.

Резина в виброподушках дорожной техники — не обычная. Она работает при температурах от −40 до +80 °C, в контакте с маслом и озоном, при циклических деформациях с частотой 30–50 Гц. Обычная резина разрушилась бы за считанные часы.

Когда подушка реально изношена

Диагностика виброподушки — не та задача, где стоит полагаться на регламент. У одного катка оригинальная деталь ходит 3000 моточасов, у другого — 1200. Всё зависит от режимов уплотнения, температуры окружающей среды и характера материала.

Признаки, говорящие о замене:

• Визуальные трещины и отслоения резины от металла. Если резина отошла хотя бы на 15–20 % площади сечения — подушка потеряла часть жёсткости. Продолжать работу можно, но амплитуда вибрации вальца станет неравномерной.
• Изменение геометрии. Подушка «села» по высоте более чем на 5–8 % от номинала. Это говорит об усталости резины — она перестала возвращаться в исходное состояние после деформации.
• Неравномерное уплотнение. На поверхности асфальта видны полосы разной плотности, хотя скорость движения и частота вибрации не менялись.
• Удары в зоне вальца. Появился металлический стук при включённой вибрации — резиновый массив просел настолько, что металлические детали подушки начали контактировать между собой.

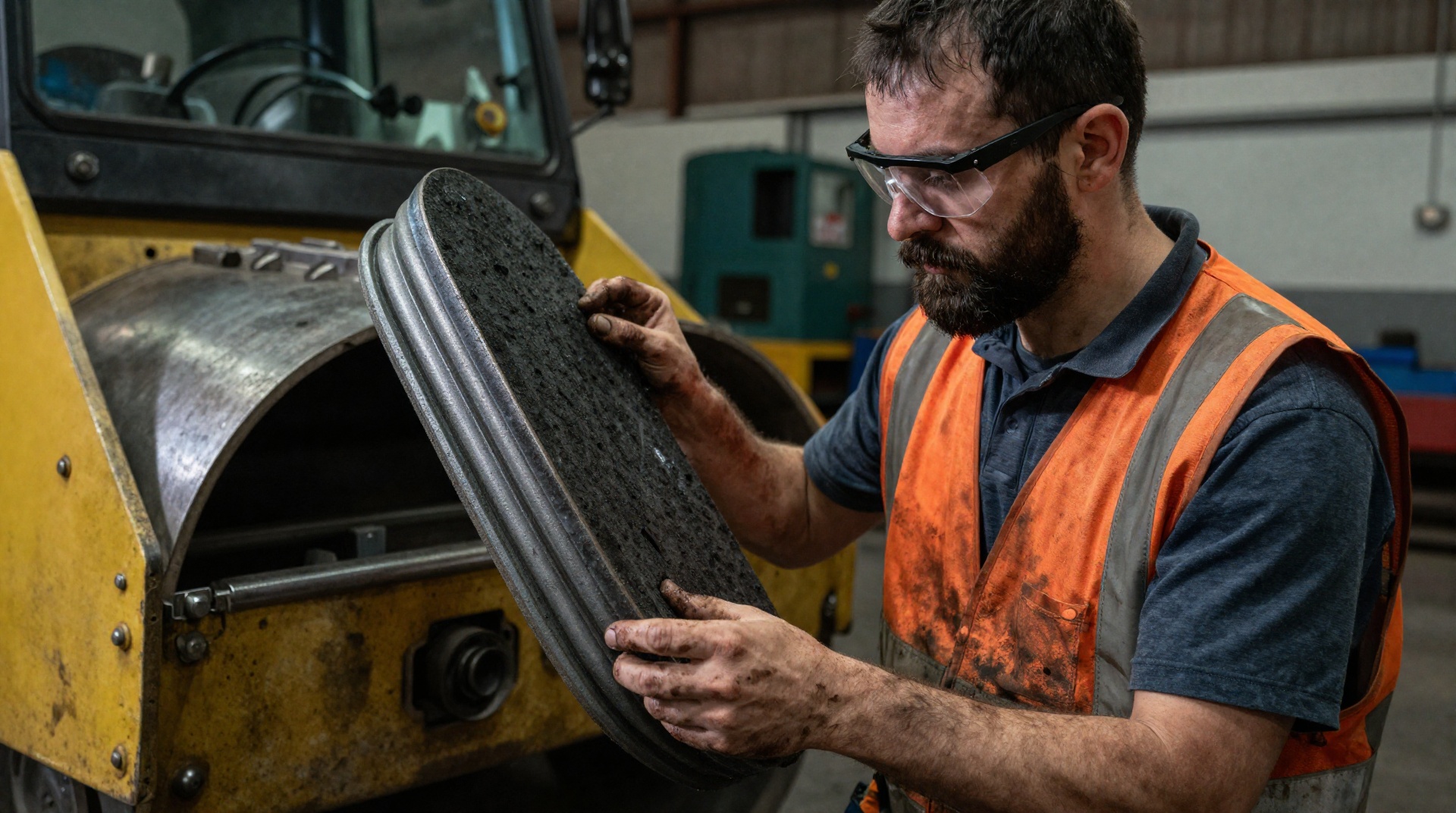

Проверка несложная: при остановленном катке осмотреть подушки через смотровые люки. Если доступа нет — ориентируются на поведение машины. Но к этому моменту износ обычно уже зашёл далеко.

Нюансы подбора замены

Оригинальная подушка Dynapac 358172 может быть дорогой и не всегда доступной в нужный момент. Поэтому ВМИГ в таком случае интересен не просто как продавец, а как производитель резинометаллических деталей, где можно сверить геометрию и подобрать рабочий аналог.

Жёсткость — главный параметр

Внешне идентичная подушка может иметь другую радиальную жёсткость. Если она будет ниже номинальной, амплитуда вибрации вальца упадёт — каток перестанет уплотнять на заданной глубине. Если выше — возрастут нагрузки на раму и подшипники вибратора. Нормальный допуск для аналога — ±10 % от жёсткости оригинала. Производитель должен это указывать в паспорте на деталь.

Материал резины

Хорошие аналоги делают из резины на основе натурального каучука с добавлением полихлоропрена. Это даёт устойчивость к маслу и температурным перепадам. Дешёвые варианты используют СКС (стирольный каучук) — он дешевле, но теряет свойства при +60 °C и быстро деградирует от контакта с гидравлическим маслом, которое неизбежно попадает внутрь вальца в малых количествах.

Крепёжные отверстия и допуски

Отверстия под болты в оригинале имеют определённый диаметр с учётом того, что болт фиксируется гайкой с определённым моментом затяжки. Если в аналоге отверстия сделаны «с запасом», при затяжке резина может сместиться относительно металлической закладной. Результат — перекос подушки и неравномерная передача вибрации.

Парность замены

Виброподушки в катке работают комплектом. Если одна вышла из строя, а остальные выглядят нормально, замену всё равно делают на всём виброблоке. Установить одну новую подушку среди изношенных — значит гарантировать неравномерность нагрузки. Новая деталь будет жестче и примет на себя бóльшую долю усилия, что сократит её ресурс.

Что происходит при неправильном подборе

Сценариев немного, но каждый стоит денег и простоя.

Ситуация Последствие Подушка мягче оригинала Снижение амплитуды вибрации вальца на 15–30 %. Каток не добирает плотность, приходится делать дополнительные проходы. Подушка жестче оригинала Увеличенная передача вибрации на раму. Быстрый износ креплений вальца, трещины в сварных швах рамы, дискомфорт оператора. Несовпадение посадочных размеров Необходимость «подгонять» деталь — растачивать отверстия, ставить шайбы. Нарушение центровки вибратора, ускоренный износ подшипников. Низкое качество резины Отслоение через 200–400 моточасов. Повторный разбор вальца, простой техники в сезон.

Установка: на что обратить внимание

Монтаж виброподушки 358172 — процесс, где ошибки возникают не из-за сложности, а из-за спешки.

1. Очистка посадочных поверхностей. На фланцах виброблока и внутренней стенке вальца не должно быть грязи, старой краски и следов масла. Даже тонкий слой грязи при затяжке болта создаст неравномерное давление на резину.
2. Момент затяжки. Болты подтягивают крест-накрест, в несколько проходов, до номинального момента. Перетяжка так же вредна, как недотяжка — резина выдавливается из-под фланца.
3. Проверка зазоров. После установки всех подушек валец проворачивают вручную и проверяют, нет ли касания между виброблоком и стенкой вальца. Зазор должен быть равномерным по окружности.

Краткие итоги

Подушка 358172 — не расходник в привычном смысле, а деталь, определяющая рабочие характеристики катка. Её подбор по внешним размерам — необходимое, но недостаточное условие. Жёсткость, материал резины и точность изготовления закладных деталей определяют, насколько аналог близок к оригиналу по поведению в работе.

При замене имеет смысл запрашивать у поставщика паспорт с указанием статической и динамической жёсткости, а не ограничиваться фотографиями и ценой. Разница в цене между качественным аналогом и дешёвым обычно составляет 20–40 %, а разница в ресурсе — в три-пять раз.
